Учебная работа. Лабораторная работа: Изучение соединений резисторов и проверка законов Ома и Кирхгофа
Лабораторная работа 5
Тема
: "изучение соединений резисторов и проверка законов Ома и Кирхгофа"
Цель: Проверка на опыте особенностей последовательного и параллельного соединения резисторов.
Оборудование: Стенд №1.
порядок выполнения работы.
1. Собрать схему из последовательно соединённых резисторов.
2. Включить цепь, установить необходимое напряжение. Измерить силу тока в цепи, падение напряжения на каждом участке при 2-х – 3-х значениях сопротивлений реостата. Результаты записать в таблицу 1.
Таблица 1 – Данные опыта и расчёта.
№
Из опыта
Из расчёта
I
A
U1
B
U2
B
U3
B
U
B
R1
Ом
R2
Ом
R3
Ом
Rэкв
Ом
P1
Вт
P2
Вт
P3
Вт
P
Вт
1
1,2
70
30
120
220
58,3
25
100
183,3
84
36
144
264
2
1
55
55
110
220
55
55
110
220
55
55
100
210
1) I=1,2A; U1
=70B; U2
=30B; U3
=120B; U=220B
2) I=1A; U1
=55B; U2
=55B; U3
=110B; U=220B
3. Собрать цепь для параллельного соединения резисторов
рисунок 1- Последовательное соединение резисторов– Рисунок 2 – Параллельное соединение резисторов
4. Включить цепь, установить необходимое напряжение. Измерить силу тока в цепи, падение напряжения на каждом участке при 2-х – 3-х значениях сопротивлений реостата. Результаты записать в таблицу 2.
Таблица 2-Данные опыта и расчёта
№
Из опыта
Из расчёта
U
В
I1
А
I2
А
I3
А
I
А
R1
Ом
R2
Ом
R3
Ом
Rэкв
Ом
q1
См
q2
См
q3
См
qэкв
См
P1
Вт
P2
Вт
P3
Вт
Pэкв
Вт
1
220
1,2
1,2
1
3,4
183,3
183,3
220
64,5
0,005
0,005
0,004
0,014
264
264
220
748
2
220
1,2
0,4
1,8
3,4
183,3
122,2
550
64,5
0,005
0,001
0,008
0,014
264
88
396
748

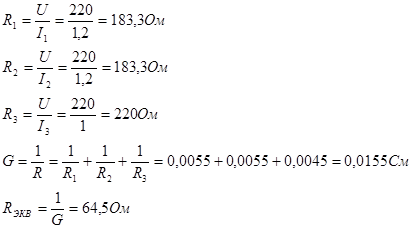

1) U=220В; I1
=1,2A; I2
=1,2A; I3
=1A; I=3,4A

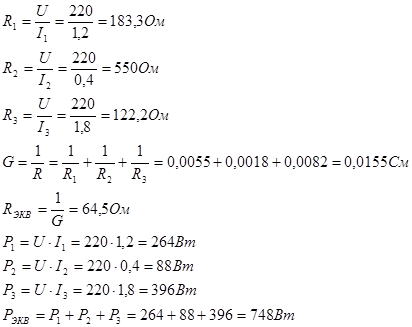

2) U=220B; I1
=1,2A; I2
=0,4A; I3
=1,8A; I=3,4A;
Контрольные вопросы
1. При последовательном соединении каждый элемент цепи соединён последовательно, т.е. конец предыдущего элемента соединён с началом следующего, начало первого и конец последнего являются зажимами группы элементов, которыми она может быть подсоединена к другим участкам цепи.
При параллельном соединении группы элементов начала всех элементов соединены в одном зажиме, а концы в другом: этими зажимами группа присоединяется к другим участкам цепи.
2. Rэкв
=R1
+R2
+R3
– при последовательном соединении.
1/ Rэкв
=1/ R1
+1/ R2
+1/ R3
– при параллельном соединении.
3. законы Кирхгофа:
І закон: в ветвях, образующих узел эл. цепи, алгебраическая сумма токов равна нулю: ΣI = 0.
ІІ законили контуре эл. Цепи алгебраическая сумма падений напряжения на пассивных элементах равна алгебраической сумме ЭДС этого контура: Σ IR = Σ E.
4. R=U/I; I=U/R – закон
I=E/R+r
3. Отличительной особенностью параллельного соединения является то, что ко всем ветвям приложено одно и то же напряжение.
4. ток больше в той ветви, где меньше сопротивление, т. к. I=U/R, U-const.
5. G=I/U=1/R – проводимость [См].
При параллельном соединении пассивных ветвей общая проводимость между двумя узлами равна сумме проводимостей всех ветвей, т.е.
G = G1
+G2
+G3
8. P = EIили P = I2
R – мощность.
