ПОСЛЕДОВАТЕЛЬНОЕ соединение ПРИЕМНИКОВ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ И ПРОВЕРКА ВТОРОГО ЗАКОНА КИРХГОФА
Цель работы: Приобрести практические навыки работы с приборами. Научиться на практике определять падение напряжения на различных участках цепи.
Ход работы
1. Собрал схему согласно рисунку 1.

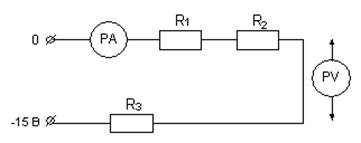

рисунок 1
где: РА — прибор комбинированный 43101;
PV — прибор комбинированный Ц4342;
R1 — резистор 330 Ом;
R2 — резистор 270 Ом;
R3 — резистор 470 Ом;
2. Подключил схему к источнику питания O -15 В и установил напряжение на входе схемы 10 В;
3. Измерил вольтметром общее падение напряжения U на последовательном соединении приемников R1 , R2 и R3 и на каждом из них. Занес результаты измерений в протокол;
4. Измерил амперметром общий ток цепи I и результат измерения занес в протокол; I=8,75 (mА)
5. рассчитал падения напряжения на отдельных приемниках по закону Ома для участка цепи:
U1= IR1; U2= IR2; U3= IR3;
U1 = 8,75
10 -3 330 = 2,8875 (В)
U2 = 8,75 10 -3 270 = 2,3625 (В)
U3 = 8,75 10 -3 470 = 4,1125 (В)
Результаты расчета занес в протокол и сравнил полученные значения с измеренными, сделал вывод.
6. Определил общее падение напряжения в электрической цепи по второму закону Кирхгофа:
U = U1 + U2 + U3
U = 2,8825 + 2,3625 + 4,1125 = 9,3575 (В)
И сравнил полученное значение U с измеренным, сделал вывод;
7. Определил абсолютную (
) и относительную () погрешности измерений. сделал вывод.
= | 9,3575 — 10 |= 0,6425
Параметры цепи
I (mA)
U B)
U1 (B)
U2 (B)
U3 (B)
Погрешность абсолютная
Погрешность относительная
Расчетные
8,75
9,3575
2,8825
2,3625
4,1125
0,6425
6,8
Измеренные
8,75
10
4,2
2,425
2,86
Вывод
1. приобрел практические навыки работы с приборами.
2. Научился на практике определять падение напряжения на различных участках цепи.
3. Убедился в правильности закона Кирхгофа.
