ФИНАНСОВЫЙ ФАКУЛЬТЕТ.

Курсовая работа

по дисциплине «Информатика»

на тему:

Локальные вычислительные сети.

СОДЕРЖАНИЕ.

Введение………………………………………………………………………………… 3

1. локальная вычислительная сеть………………………………………….. 4-5

2. Систематизация ЛВС…………………………………………………………… 5-10

3. Индивидуальности организации ЛВС…………………………………………. 10-14

4. способы доступа к передающей среде………………………………… 14-15

5. Главные протоколы обмена в компьютерных сетях………….. 15-17

Заключение……………………………………………………………………………. 18

Практическая часть………………………………………………………………… 19-27

Перечень использованной литературы………………………………………… 27-28

ВВЕДЕНИЕ.

Не так издавна я задалась вопросцем, сколько же компов в мире на нынешний денек? Ответ меня весьма заинтриговал. На портале Gartner ведётся подсчёт количества компов на Земле. Согласно данным этого агентства на каждых 5-6 землян приходится по одному ПК , т.е их общее число перевалило за отметку 1 млрд. Почти все из их объединены в разные информационно-вычислительные сети от малых локальных сетей в кабинетах и домах, до глобальных сетей типа Internet. Потому тема моей работы локальные сети. На мой взор, данная тема на данный момент в особенности животрепещуща, когда во всем мире ценится мобильность, скорость и удобство, с меньшей растратой времени, как это может быть! Глобальная тенденция к объединению компов в сети обоснована принципиальных обстоятельств, таковых как убыстрение передачи информационных сообщений, возможность резвого обмена информацией меж юзерами, получение и передача сообщений (факсов, E-Mail писем и остального) не отходя от рабочего места, возможность моментального обмена информацией меж компами.

Такие большие потенциальные способности, которые несет внутри себя вычислительная сеть и тот новейший возможный подъем, который при всем этом испытывает информационный комплекс, а так же существенное убыстрение производственного процесса не дают нам Право не принимать это к разработке и не использовать их на практике.

В теоретической части мне бы хотелось разглядеть, что такое локальная вычислительная сеть, ее систематизация и способы доступа к передающей среде.

В практической части будет описан метод решения экономической задачки по осуществляемой денежной деятель компании в области кредитования.

1.
ЛОКАЛЬНАЯ ВЫЧИСЛИТЕЛЬНАЯ сеть.

Под локальной вычислительной сетью соображают совместное подключение нескольких отдельных компьютерных рабочих мест (рабочих станций) к одному каналу передачи данных. Самая обычная сеть (англ. network) состоит как минимум из 2-ух компов, соединенных друг с другом кабелем. Это дозволяет им применять данные вместе. Все сети (независимо от трудности) основываются конкретно на этом ординарном принципе. Рождение компьютерных сетей было вызвано практическими потребностью – иметь возможность для совместного использования данных.

понятие «локальная вычислительная сеть» — (англ. LAN — Loсal Area Network) относится к географически ограниченным (территориально либо производственно) аппаратно-программным реализациям, в каких не­сколько компьютерных систем соединены друг с другом при помощи соответственных средств коммуникаций.

Зависимо от территориального расположения абонентских систем вычислительные сети можно поделить на три главных класса:

· глобальныесети (WAN – Wide Area Network);

· региональныесети (MAN – Metropolitan Area Network);

· локальныесети (LAN – Local Area Network).

Локальная вычислительная сеть соединяет воединыжды абонентов, расположенных в границах маленький местности. В истинное время не существует точных ограничений на территориальный разброс абонентов. Обычно таковая сеть привязана к определенному месту. Протяженность таковой сети можно ограничить пределами 2 – 2,5 км.

Главный предназначение хоть какой компьютерной сети – предоставление информационных и вычислительных ресурсов присоединенным к ней юзерам.

Благодаря вычислительным сетям мы полу­чили возможность одновременного использо­вания программ и баз данных, несколькими юзерами.

В производственной практики ЛВС играют весьма огромную роль. По­средством ЛВС в систему соединяются воединыжды индивидуальные компы, распо­ложенные на почти всех удален­ных рабочих местах, которые употребляют вместе оборудование, программные средства и информацию. Рабочие места служащих перестают быть изолированными и объеди­няются в единую систему.

Все ЛВС работают в одном эталоне принятом для компьютерных сетей — в эталоне Open Systems Interconnection (OSI).

2.
систематизация ЛВС,

Все огромное количество видов ЛВС можно поделить на четыре группы.

К
относятся ЛВС, направленные на массового поль­зователя. Такие ЛВС объединяют в главном индивидуальные ЭВМ с по­мощью систем передачи данных, имеющих низкую стоимость и обес­печивающих передачу инфы на расстояние 100 — 500 м со скоро­стью 2400— 19200бод (скорость в бодах (baud) — это количество посланных секунду сигналов; в одном боде можно закодировать несколько бит, и таковым образом получится, что скорость в битах превосходит скорость в бодах).[1]

Ко
относятся ЛВС, объединяющие, не считая ПЭВМ, мик­ропроцессорную технику, встроенную в технологическое оборудование (средства автоматизации проектирования, обработки документальной инфы, кассовые аппараты и т.д.), также средства электрической почты. Система передачи данных таковых ЛВС обеспечивает передачу ин­формации на расстояние до 1 км со скоростью от 19200 бод до 1 Мбод. Стоимость передачи данных в таковых сетях приблизительно на 30% превосходит стоимость этих работ в сетях первой группы.

К
относятся ЛВС, объединяющие ПЭВМ, мини-ЭВМ и ЭВМ среднего класса. Эти ЛВС употребляются для организации управ­ления сложными производственными действиями с применением робототехнических комплексов и гибких автоматических модулей, также для сотворения больших систем автоматизации проектирования, систем управления исследованиями и т.п. системы передачи данных в таковых ЛВС имеют среднюю стоимость и обеспечивают пере­дачу инфы на расстояние до нескольких км со скоро­стью 120 Мбод.

Для ЛВС
типично объединение в собственном составе всех классов ЭВМ . Такие ЛВС используются в сложных системах управ­ления большим созданием и даже отдельной отраслью: они содержат в себе главные элементы всех прошлых групп ЛВС. В рамках данной группы ЛВС могут применяться разные системы пе­редачи данных, в том числе обеспечивающие передачу инфы со скоростью от 10 до 50 Мбод на расстояние до 10 км. По своим функцио­нальным способностям ЛВС данной для нас группы не достаточно, чем различаются от региональных вычислительных сетей, обслуживающих большие городка, районы, области. В собственном составе они могут содержать разветвленную сеть соединений меж разными абонентами — отправителями и по­лучателями инфы.

По топологическим признакам ЛВС делятся на сети сле­дующих типов: с общей шиной, кольцевые, иерархические, круговые многосвязные.

В ЛВС
одна из машин служит качестве системного обслуживающего устройства, обеспечивающего централизованный доступ к общим файлам и базам данных, печатающим устройствам и иным вычислительным ресурсам. ЛВС данного типа заполучили огромную популярность благодаря низкой цены, высочайшей гибкости и скорости передачи данных, легкость расширения сети (подключение новейших абонентов к сети не сказывается на ее главных свойствах). К недочетам шинной топологии следует отнести необходимость использования достаточно сложных протоколов и уязвимость в отношении физических повреждений кабеля.

характеризуется тем, что инфор­мация по кольцу может передаваться лишь в одном направлении и все присоединенные ПЭВМ могут участвовать в ее приеме и передаче. При всем этом абонент-получатель должен пометить полученную информацию особым маркером, по другому могут показаться «заблудившиеся» дан­ные, мешающие обычной работе сети.

Как поочередная конфигурация кольцо в особенности уязвимо в от­ношении отказов: выход из строя какого-нибудь сектора кабеля приводит к прекращению обслуживания всех юзеров. Создатели ЛВС приложили много усилий, чтоб совладать с данной для нас неувязкой. защита от повреждений либо отказов обеспечивается или замыканием кольца на оборотный (дублирующий) путь, или переключением на запасное коль­цо. И в том, и в другом случае сохраняется общая кольцевая топология.

(конфигурация типа «дерево») представляет со­бой наиболее развитой вариант структуры ЛВС, построенной на базе общей шины. Дерево появляется методом соединения не­скольких шин с корневой системой, где располагаются самые принципиальные составляющие ЛВС. Оно владеет нужной гибкостью для того, чтоб охватить средствами ЛВС несколько этажей в здании либо не­сколько спостроек на одной местности, и реализуется, обычно, в сложных системах, насчитывающих 10-ки и даже сотки абонентов.

конфигурацию можно разглядывать как предстоящее развитие структуры «дерево с корнем» с ответвлением к любому присоединенному устройству. В центре сети обычно располагается коммутирующее устройство, обеспечивающее жиз­неспособность системы. ЛВС схожей конфигурации находят более нередкое применение в автоматических учрежденческих системах управления, использующих центральную базу данных. Звездообразные ЛВС, как правило, наименее надежны, чем сети с общей шиной либо иерар­хические, но эта неувязка решается дублированием аппаратуры цен­трального узла. К недочетам можно также отнести существенное по­требление кабеля (время от времени в несколько раз превышающее расход в анало­гичных по способностям ЛВС с общей шиной либо иерархических).

Более сложной и дорогой является
в ко­торой любой узел связан со всеми иными узлами сети. Эта топология в ЛВС применяется весьма изредка, в главном там, где тре­буются только высочайшие надежность сети и скорость передачиданных.

На практике почаще встречаются
ЛВС, адаптированные к требованиям определенного заказчика и сочетающие фрагменты шинной, звездообразной и остальных топологий.

способы доступа в ЛВС. По способам доступа в сети выделяются та­кие более всераспространенные сети, как Ethernet, ArcNet, TokenRing.

способ доступа Ethernet, пользующийся большей попку­лярностью, обеспечивает высшую скорость передачи данных и надеж­ность. Для него употребляется
потому сообще­ние, отправляемое одной рабочей станцией, принимается сразу всеми остальными станциями, присоединенными к общей шине. Но по­скольку сообщение включает адреса станций отправителя и адресата, то остальные станции это сообщение игнорируют. Это способ множественного доступа. При нем перед началом передачи рабочая станция описывает, волен канал либо занят. Если волен, то станция начинает передачу. способ доступа ArcNet получил распространение в силу де­шевизны оборудования. Он употребляется в ЛВС со
одна из ПЭВМ делает особый маркер (сообщение специ­ального вида), который поочередно передается от одной ПЭВМ к иной. Если станция передает сообщение иной станции, она обязана дождаться маркера и добавить к нему сообщение, дополненное адресами отправителя и предназначения. Когда пакет дойдет до станции предназначения, сообщение будет отделено от маркера и передано станции.

способ доступа TokenRing рассчитан на
и также употребляет маркер, передаваемый от одной станции к иной. Но при нем имеется возможность назначать различные ценности различным рабочим станциям. При всем этом способе маркер {перемещается} по кольцу, давая поочередно размещенным на нем компам Право на передачу. Если комп получает пустой маркер, он может заполнить его сообщение кадром хоть какой длины, но только в течение того промежутка времени, который отводит особый таймер для нахождения маркера в одной точке сети. Кадр {перемещается} по сети, и любая ПЭВМ регенерирует его, но лишь принимающая ПЭВМ накапливай­рует тот кадр в свою память и отмечает его как принятый, но невыводит сам кадр из кольца. Эту функцию делает передающий ком­пьютер, когда его сообщение ворачивается к нему назад. Тем обеспечивается доказательство факта передачи сообщения.

Вернемся к вопросцу о методах соединения индивидуальных компьюте­ров в единый вычислительный комплекс. Самый обычный из их — соединить компы через поочередные порты. В этом случае име­ется возможность копировать файлы с твердого диска 1-го компью­тера на иной, если пользоваться программкой из операционной оболочки NortonCommander. Для получения прямого доступа к жест­кому диску другого компа разработаны особые сетевые пла­ты (адаптеры) и программное обеспечение. В обычных локальных сетях функции производятся не на серверной базе, а по принципу соедине­ния рабочих станций друг с другом, потому юзеру можно не получать особые файловые серверы и дорогостоящее сетевое ПО . Любая ПЭВМ таковой сети может делать функции, как рабочей станции, так и сервера.

В ЛВС с развитой архитектурой функции управления делает се­тевая операционная система, устанавливаемая на наиболее массивном, чем рабочие станции, компе (файловом сервере). Серверные сети де­лятся на сети среднего класса (до 100 рабочих станций) и массивные (корпоративные), объединяющие до 250 рабочих станций и наиболее. Ос­новным разрабом сетевых программных товаров для сервера ЛВС является КомпанияNovell.

Тут необходимо подчеркнуть, что наблюдается тенденция убыстрения пере­дачи данных до гигабитовых скоростей. К тому же требуется передавать данные типа качественного звука, речи и изображения. Все это приводит к постепенному вытеснению таковых «старенькых» ЛВС как TokenRing, ArcNet, но позволяющих применять новейшие ИТ. Операционная система WindowsNT конторы Microsoft теснит с рынка ОС unix.

Большенный популярностью стали воспользоваться «виртуальные» ЛВС VLAN. Их отличие от обыденных ЛВС состоят в том, что они не имеют физических ограничений. Виртуальные ЛВС определяют, какие рабочие станции врубаются в физические группы на базе протокольной адресации, что дозволяет располагать их в любом месте сети.

В серверных ЛВС реализованы две модели взаимодействия юзеров с рабочими станциями: модель
и модель

3.
ОСОБЕННОСТИ ОРГАНИЗАЦИИ ЛОКАЛЬНЫХ СЕТЕЙ.

Основное предназначение хоть какой компьютерной сети — предоставление информационных и вы­числительных ресурсов присоединенным к ней юзерам.

С данной для нас точки зрения локальную вычислительную сеть можно разглядывать как сово­купность серверов и рабочих станций.

— комп, присоединенный к сети и обеспечивающий ее пользо­вателей определенными услугами.

могут производить хранение данных, управление базами данных, уда­ленную обработку заданий, печать заданий и ряд остальных функций, Потребность в каких может появиться у юзеров сети. — источник ресурсов сети.

Рабочая станция
— индивидуальный комп, присоединенный к сети, через который юзер получает доступ к ее ресурсам.

сети работает как в сетевом, так и в локальном режи­ме. Она вооружена своей операционной системой (MSDOS, Windows и т.д.), обеспе­чивает юзера всеми необходимыми инструментами для решения прикладных задач.

Компьютерные сети реализуют распределенную обработку данных. Обработка данных в этом случае распределена меж 2-мя объектами: клиентом и сервером.

клиент – задачка, рабочая станция либо юзер компьютерной сети. В процессе обработки данных клиент может сформировать запрос на сервер для выполнения сложных процедур, чтения файлов, поиск инфы в базе данных и т.д.

, определенный ранее, делает запрос, поступивший от клиента. Результаты выполнения запроса передаются клиенту. обеспечивает хранение данных общего использования, организует доступ к сиим данным и передает данные клиенту.

клиент обрабатывает приобретенные данные и представляет результаты обработки в виде, комфортном для юзера. Для схожих систем приняты определения – системы либо архитектура клиент – сервер.

Архитектура клиент – сервер может употребляться как в одноранговых сетях, так и в сети с выделенным сервером.

Одноранговая сеть, в какой нет одного центра управления взаимодействием рабочих станций и нет одного центра для хранения данных. Сетевая операционная система распределена по рабочим станциям. Любая станция сети может делать функции как клиента, так и сервера. Она может обслуживать запросы от остальных рабочих станций и направлять свои запросы на сервис в сеть. Юзеру сети доступны все устройства, присоединенные к иным станциям.

Плюсы одноранговых сетей:

· низкая стоимость;

· высочайшая надежность.

Недочеты одноранговых сетей:

· зависимость эффективности работы сети от количества станций;

· сложность управления сетью;

· сложность обеспечения защиты инфы;

· трудности обновления и конфигурации программного обеспечения станций.

Большей популярностью пользуются одноранговые сети на базе сетевых операционных систем LANtastic, NetWareLite.

В сети с выделенным сервером один из компов делает функции хранения данных, созданных для использования всеми рабочими станциями, управления взаимодействием меж рабочими станциями и ряд сервисных функций.

Таковой комп обычно именуют сервером сети. На нем устанавливается сетевая операционная система, к нему подключаются все разделяемые наружные устройства – твердые диски, принтеры и модемы.

Взаимодействие меж рабочими станциями в сети, как правило, осуществляются через сервер.

Плюсы сети с выделенным сервером:

· надежна система защиты инфы;

· высочайшее быстродействие;

· отсутствие ограничений на число рабочих станций;

· простота управления по сопоставлению с одноранговыми сетями.

Недочеты сети:

· высочайшая стоимость из-за выделения 1-го компа на ;

· зависимость быстродействия и надежности от сервера;

· наименьшая упругость по сопоставлению с одноранговыми сетями.

Сети выделенным сервером являются более всераспространенными у юзеров компьютерных сетей. Сетевые операционные системы для таковых сетей – LANServer (IBM), WindowsNTServer версий 3.51 и 4.0 и NetWare (Novell).

Особенное внимание следует уделить одному из типов серверов — файловому серверу (FileServer). В всераспространенной терминологии для него принято сокращенное заглавие —

Файл-сервер хранит данные юзеров сети и обеспечивает им доступ к сиим дан­ным. Это комп с большенный емкостью оперативки, твердыми дисками большенный емкости и доп накопителями на магнитной ленте (стриммерами).

Он работает под управлением специальной операционной системы, которая обеспечи­вает одновременный доступ юзеров сети к размещенным на нем данным.

файл-сервер делает последующие функции: хранение данных, архивирование дан­ных, синхронизацию конфигураций данных разными юзерами, передачу данных.

Для почти всех задач внедрение 1-го файл-сервера оказывается недостающим. Тогда в сеть могут врубаться несколько серверов. Может быть также применение в качестве файл-серверов мини-ЭВМ .

методы ДОСТУПА К ПЕРЕДАЮЩЕЙ СРЕДЕ.

Передающая среда является общим ресурсом для всех узлов сети. Чтоб получить возмож­ность доступа к этому ресурсу из узла сети, нужны особые механизмы — мето­ды доступа.

способ доступа к передающей среде
— способ, обеспечивающий выпол­нение совокупы правил, по которым узлы сети получают доступ к ресурсу.

Есть два главных класса способов доступа: детерминированные, недетерми­нированные.

При
способах доступа передающая среда распределяется меж узлами при помощи специального механизма управления, гарантирующего передачу данных узла в течение некого, довольно малого интервала времени.

Более всераспространенными детерминированными способами доступа являются способ опроса и способ передачи права. Способ опроса рассматривался ранее. Он употребляет­ся в большей степени в сетях звездообразной топологии.

способ передачи права применяется в сетях с круговой топологией. Он основан на передаче по сети специального сообщения — маркера.

Маркер
— служебное сообщение определенного формата, в которое або­ненты сети могут помещать свои информационные пакеты.

Маркер циркулирует по кольцу, и хоть какой узел, имеющий данные для передачи, поме­щает их в вольный маркер, устанавливает признак занятости маркера и передает его по кольцу. Узел, которому было адресовано сообщение, воспринимает его, устанавливает признак доказательства приема инфы и посылает маркер в кольцо.

Передающий узел, получив доказательство, высвобождает маркер и посылает его в сеть. Есть способы доступа, использующие несколько маркеров.

— случайные способы доступа предугадывают кон­куренцию всех узлов сети за Право передачи. Вероятны одновременные пробы передачи со стороны нескольких узлов, в итоге чего же появляются коллизии.

Более всераспространенным недетерминированным способом доступа является мно­жественный способ доступа с контролем несущей частоты и обнаружением коллизий (CSMA/CD). В сути, это описанный ранее режим соперничества. Контроль несущей частоты состоит в том, что узел, желающий передать сообщение, «прослушивает» пере­дающую среду, ждя ее освобождения. Если среда свободна, узел начинает передачу.

Необходимо подчеркнуть, что топология сети, способ доступа к передающей среде и способ передачи тесноватым образом соединены друг с другом. Определяющим компонентом является топология сети.

5. ОСНОВНЫЕ ПРОТОКОЛЫ ОБМЕНА В КОМПЬЮТЕРНЫХ СЕТЯХ.

Для обеспечения согласованной работы в сетях передачи данных употребляются разные коммуникационные протоколы передачи данных – наборы правил, которых должны придерживаться передающая и принимающая стороны для согласованного обмена данными. Протоколы – это наборы правил и процедур, регулирующих порядок воплощения некой связи.

Существует огромное количество протоколов. И хотя они все участвуют в реализации связи, любой протокол имеет разные цели, делает разные задачки, владеет своими преимуществами и ограничениями.

Протоколы работают на различных уровнях модели взаимодействия открытых систем OSI/ISO. Функции протоколов определяются уровнем, на котором он работает. несколько протоколов могут работать вместе. Это так именуемый стек, либо набор, протоколов.

Как сетевые функции распределены по всем уровням модели OSI, так и протоколы вместе работают на разных уровнях стека протоколов. Уровни в стеке протоколов соответствуют уровням модели OSI. В совокупы протоколы дают полную характеристику функций и способностей стека.

Передача данных по сети, в техническом плане, обязана состоять из поочередных шагов, любому из которых соответствуют свои процедуры либо протокол. Таковым образом, сохраняется строгая очередность в выполнении определенных действий.

Не считая того, все эти деяния должны быть выполнены в одной и той же последовательности на любом сетевом компе. На компьютере-отправителе деяния производятся в направлении сверху вниз, а на компьютере-получателе снизу ввысь.

комп-отправитель в согласовании с протоколом делает последующие деяния: Разбивает данные на маленькие блоки, именуемыми пакетами, с которыми может работать протокол, добавляет к пакетам адресную информацию, чтоб комп-получатель мог найти, что эти данные предусмотрены конкретно ему, подготавливает данные к передаче через плату сетевого адаптера и дальше – по сетевому кабелю.

комп-получатель в согласовании с протоколом делает те же деяния, но лишь в оборотном порядке: воспринимает пакеты данных из сетевого кабеля; через плату сетевого адаптера передает данные в комп; удаляет из пакета всю служебную информацию, добавленную компьютером-отправителем, копирует данные из пакета в буфер – для их объединения в начальный блок, передает приложению этот блок данных в формате, который оно употребляет.

И компу-отправителю, и компьютеру-получателю нужно выполнить каждое действие схожим методом, с тем чтоб пришедшие по сети данные совпадали с отправленными.

Если, к примеру, два протокола будут по-разному разбивать данные на пакеты и добавлять информацию (о последовательности пакетов, синхронизации и для проверки ошибок), тогда комп, использующий один из этих протоколов, не сумеет удачно связаться с компом, на котором работает иной протокол.

До середины 80-ых годов большая часть локальных сетей были изолированными. Они обслуживали отдельные компании и изредка объединялись в большие системы. Но, когда локальные сети достигнули высочайшего уровня развития и размер передаваемой ими инфы возрос, они стали компонентами огромных сетей. Данные, передаваемые из одной локальной сети в другую по одному из вероятных маршрутов, именуются маршрутизированными. Протоколы, которые поддерживают передачу данных меж сетями по нескольким маршрутам, именуются маршрутизируемыми протоколами.

Посреди огромного количества протоколов более всераспространены последующие:

· NetBEUI;

· XNS;

· IPX/SPX и NWLmk;

· Набор протоколов OSI.

ЗАКЛЮЧЕНИЕ

Следуя из того, какого прогресса смогли сетевые технологии достигнуть за крайние годы, не тяжело додуматься, что в наиблежайшее время скорость передачи данных по локальной сети вырастет минимум в два раза. Обычный десятимегабитный Ethernet, длительное время занимающий главенствующие позиции, во всяком случае, смотря из Рф, интенсивно вытесняется наиболее современными и значительно наиболее резвыми технологиями передачи данных. Есть надежда, что в скором времени станет наиболее доступной и применимой стоимость на оптоволоконный кабель — являющийся на сей денек самым драгоценным, но скоростным и более помехоустойчивым проводником; все дома станет соединять воединыжды собственная локальная сеть, и надобность проводить в каждую квартиру выделенную линию, также остается сзади!

Практическая часть

Компания «NBC» производит финансовую деятельность на местности Рф по видам кредитов в рублях, представленных на рис. 11.1. Любой имеет фиксированную стоимость.

Компания имеет свои филиалы в нескольких городках (рис. 11.2.) и поощряет развитие всякого филиала, предоставляя определенную скидку (дисконт). Дисконт пересматривается каждый месяц по итогам общих сумм договоров по филиалам.

В конце всякого месяца составляется общий реестр договоров по всем филиалам (рис. 11.3).

1. Выстроить таблицы (рис. 11.1 – 11.3).

2. Организовать межтабличные связи для автоматического наполнения граф реестра (рис. 11.3): «Наименование филиала», «Наименование кредита», «Сумма кредита , руб.», «Сумма кредита по дисконту, руб.».

3. Организовать расчет общей суммы кредитов по филиалам:

1) подвести результат в таблице реестра;

2)выстроить подобающую сводную таблицу, предусмотрев возможность сразу выслеживать итоги и по виду кредита.

4. Выстроить гистограмму по данным сводной таблицы.

Код вида кредита в руб.

Наименование кредита

Сумма кредита, руб.


1
Жилищный
1 500 000

2
Потребительский
200 000

3
Авто
1 000 000

4
Вкладывательный
2 000000

5
Образовательный
500000

Рис. 11. 1.
Виды кредитов

Код филиала

Наименование филиала

Дисконтный процент с всякого полиса по филиалу, %


001
Столичный
3

002
Ленинградский
2

003
Нижегородский
1

004
Мурманский
2

005
Псковский
3

006
Краснодарский
2

Рис. 11. 2.
Перечень филиалов компании «NBC»

Код филиала

Наименование филиала

Код кредита

Наименование кредита

Сумма кредита, руб.

дисконт, %.

Сумма скидки по дисконту, руб.


1
001

3
003

2
005

4
002

6
006

5
002

2
005

3
004

3
002

5
001

4
006

6
003

1
005

1
005

6
003

Рис. 11. 3.
Реестр договоров

Описание метода решения задачки

1. Запустим табличный микропроцессор MSExcel.

2. Лист 1 переименуем в лист с заглавием Кредиты
.

3. На рабочем листе Кредиты
MSExcel сделаем таблицу видов кредитов.

4. Заполним таблицу начальными данными (рис. 1).

Рис. 1.
Размещение таблицы «Виды кредитов»
на рабочем листе Кредиты MSExcel

5. Лист 2 переименуем в лист с заглавием Филиалы
.

6. На рабочем листе Филиалы
MSExcel сделаем таблицу, в какой будет содержаться перечень филиалов компании «NBC».

7. Заполним таблицу со перечнем филиалов компании «NBC» начальными данными (рис. 2).

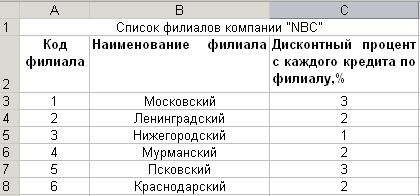

Рис. 2.
Размещение таблицы «Перечень филиалов компании «
NBC»
на рабочем листе Филиалы
MSExcel

8. Лист 3 переименуем в лист с заглавием Договоры
.

9. На рабочем листе Договоры
MSExcelсоздать таблицу, в какой будет содержаться реестр договоров.

10. Заполним таблицу «Реестр договоров»
начальными данными (рис. 3).

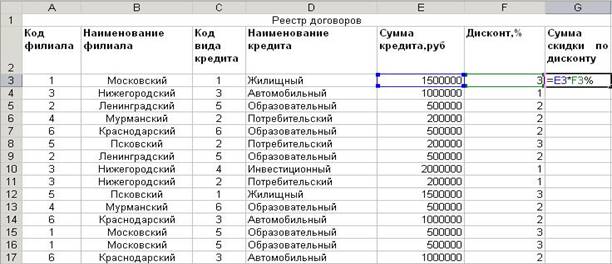

Рис. 3.
Размещение таблицы «Реестр договоров»
на рабочем листе Договоры
MSExcel

11. Заполним графу Наименование филиала
таблицы «Реестр договоров»
, находящейся на листе Договоры
последующим образом:

Занесем в ячейку В3 формулу:

=ЕСЛИ(A3=»»;»»;ПРОСМОТР(A3;Филиалы!$A$3:$A$8;Филиалы!$B$3:$B$8)).

Размножим введенную в ячейку В3 формулу для других ячеек (с В3 по В17) данной графы.

Таковым образом, будет выполнен цикл, управляющим параметром которого является номер строчки.

12. Заполним графу Наименование кредита
таблицы «Реестр договоров»
, находящейся на листе Договоры
последующим образом (рис.4):

Рис. 4.
Размещение таблицы «Реестр договоров»
на рабочем листе Договоры
MSExcel

кредита

Занесем в ячейку D3 формулу:

=ЕСЛИ(C3=»»;»»;ПРОСМОТР(C3;Кредиты!$A$3:$A$8;Кредиты!$B$3:$B$8))

Размножим введенную в ячейку D3 формулу для других ячеек данной графы (с D5 по D17).

13. Заполним графу Сумма
кредита, руб.
, находящуюся на листе Договоры
, последующим образом (рис. 5):

Рис. 5.
Размещение таблицы «Реестр договоров»
на рабочем листе Договоры
MSExcel

Занесем в ячейку F3 формулу:

=ПРОСМОТР(C3;Кредиты!$A$3:$A$8;Кредиты!$C$3:$C$8).

Размножим введенную в ячейку F3 формулу для других ячеек (с F4 по F17) данной графы.

14. Заполним графу Дисконт, %
, находящуюся на листе Договоры
, последующим образом (рис. 6):

Рис. 6.
Размещение таблицы «Реестр договоров»
на рабочем листе Договоры
MSExcel

Занесем в ячейку G3 формулу:

=ПРОСМОТР(Договоры!A3;Филиалы!$A$3:$A$8;Филиалы!$C$3:$C$8)

Размножим введенную в ячейку G3 формулу для других ячеек данной графы (с G4 по G17).

15. Заполним графу сумма по дисконту, руб.,
находящемся на листе Договоры последующим образом (рис.7)

Рис.7 Размещение таблицы «Реестр договоров»
на рабочем листе «Договоры».

16. В таблице «Реестр договоров» произведем расчет общей суммы полисов по филиалам (рис. 8).

Рис. 8.
Расчет общей суммы полисов по филиалам в таблице «Реестр договоров»

Рассортируем данные по наименованию филиала

Меню Данные->Сортировка->по наименованию филиала

Подсчитаем результат для всякого филиала и Общий результат

Меню Данные->Итоги…

17. На рабочем листе Договоры (2) MSExcelсоздадим сводную таблицу

Меню Данные-
>
Сводная таблица

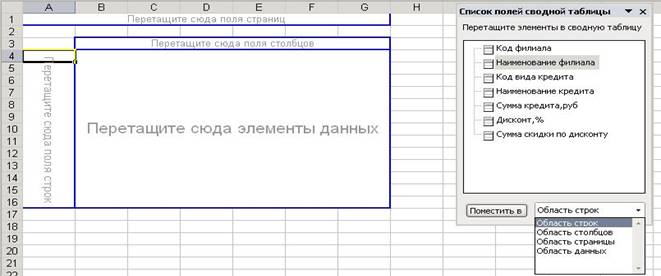

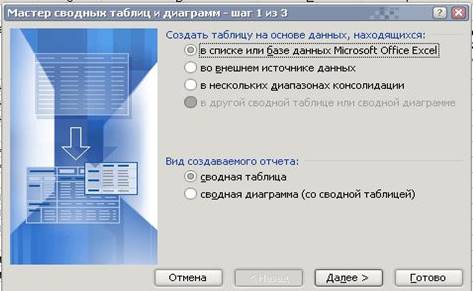

Исполняем все 3 шага и в новеньком листе перетаскиваем данные

Рис. 9
Размещение сводной таблицы на листе Договоры (2)

18.
Результаты вычислений представим графически:

При помощи Мастера диаграмм на базе данных сводной таблицы строим диаграмму (рис.10):

Перечень использованной литературы:

1. Информатика. – 3-е перераб. изд. / Под ред. Проф. Н. В. Макаровой. – М.: деньги и статистика, 2000.

2. Пятибратов А. П.

Вычислительные системы, сети и телекоммуникации: Учебник. – 2-е изд., перераб. и доп. / Под ред. А. П. Пятибратова. – М.: деньги и статистика, 2001.

3. Финансовая информатика: Учебник / Под ред. В. П. Косарева. – 2-е изд., перераб. и доп. – М.: деньги и статистика, 2005.

4. Информатика. Базисный курс/ Симонович С.В. и др. – СПб,: Издательство «Питер», 1999.

5. Финансовая информатика. Учебник для вузов. Под ред. д.э.н., проф. В.В. Евдокимова. СП.: Питер. 1997.

6. Информационные технологии. Шафрин Ю.А. – М.: Лаборатория Базисных Познаний, 1998 г.

7. Дубина А.Г., Орлова С.С., Шубина И.Ю., Хромов А.В. Excel для экономистов и менеджеров.- СПб.: Питер,2004.-295 с.

8. Коцюбинский А.О., Грошев С.В. Excelдля бухгалтера в примерах.-М.:ЗАО «Издательский дом «Глав-бух».-2003.-240 с.

9. http://excel.szags.ru/All_sourse/Funktsija_If.htm

[1]
HTTP://www.vologda.ru/~slivin/doc/linux-how-to/linux/howto/Serial-HOWTO-13.html

]]>
