Лабораторная работа 2

Тема:
"
Построение потенциальной диаграммы"

Цель: Научиться строить потенциальную диаграмму по результатам опытов и расчётов.

порядок выполнения работы.

1. Собрать эл. цепь (рис. 1).

ж) д) е)

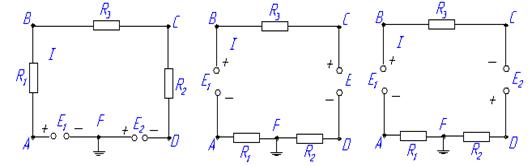

рисунок 1. Схема эл. цепи для измерения потенциальных точек.

2. Измерить потенциалы всех точек эл. цепи. Результаты записать в таблицу.

Таблица 1. – Приборы и оборудование

Наименование
количество
Техническая характеристика

Исследуемый источник ЭДС, E1

1
Источник постоянного тока, U=12В

Источник ЭДС, E2

1
Источник постоянного тока, U=48В

Вольтметр
1

Резисторы:
3

R1

1
1 Ом

R2

1
6 Ом

R3

1
3 Ом

3. определить силу тока в цепи по закону Ома, указать направление тока в приведённых схемах

; ;

4. Принять φF
=0. определить потенциалы остальных точек:

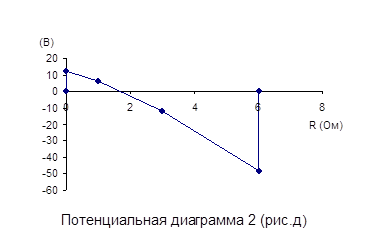

Для схемы (д):

φA
= φF
+E1
= 0+12 =12B;

φB
= φA
-IR1
= 12–6 = 6B;

φC
= φB
-IR3
= 6–18 = -12B;

φD
= φC
-IR2
= -12–36 = -48B;

φF
= φD
+E2
= -48+48 = 0B;

Для схемы (е):

φD
= φF
-IR2
= 0–21,6 = -21,6B;

φC
= φD
+E2
= -21,6+48 = 26,4B;

φB
= φC
-IR3
= 26,4–10,8 = 15,6B;

φA
= φB
-E1
= 15,6–12 = 3,6B;

φF
= φA
-IR1
= 3,6–3,6 = 0B;

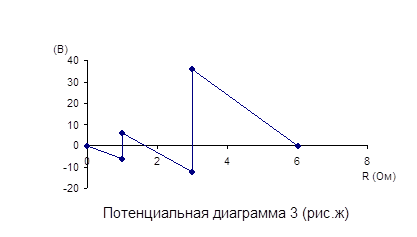

Для схемы (ж):

φA
= φF
-IR1
= 0–6 = -6B;

φB
= φA
+E1
= -6+12 = 6B;

φC
= φB
-IR3
= 6–18 = -12B;

φD
= φC
+E2
= -12+48 = 36B;

φF
= φD
-IR2
= 36–36 = 0B.

5. По полученным данным расчёта построить для каждой схемы потенциальную диаграмму.

Контрольные вопросы

1. Отношение потенциальной энергии заряженной частицы, помещённой в данную точку эл. поля, к величине её заряда называется эл. потенциалом поля в этой точке.

2. 

А1
/Q; 2
= A2
/Q;  = W/q.

3. Направление тока в неразветвлённой эл. цепи, имеющей несколько источников будет совпадать с направлением большей из ЭДС.

4. ток течёт от точки с большим потенциалом к точке с меньшим потенциалом.

5. Да, может.

6. Стрелка вольтметра отклонится вправо.

7. Сопротивление при построении потенциальной диаграммы откладывается строго по схеме.

8. Отрезки ЭДС строго вертикальны при условии отсутствия у них внутреннего сопротивления.

9. При увеличении одного из сопротивлений в цепи, угол наклона отрезков прямых соответствует падению напряжения, уменьшится.
